CNC forgácsolás

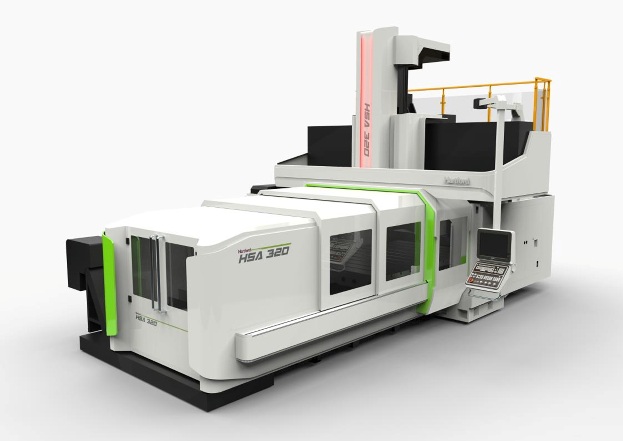

HSA-323 EAY portál megmunkáló központ
A gép főbb műszaki jellemzői:
|
Löketek:hossz irány X |
|
3000 mm |
|
|
kereszt irány Y |
|
2300 mm |
|
|
függőleges irány Z |
|
1200 mm |
|
|
Táv. asztal és az orsó homlok között |
|
350~1550 mm |
|
|
Portál közti távolság |
|
2300 mm |
|
|
Asztal mérete |
|
3000x2200 mm |
|
|
„T” horony: méret, db, osztás |
|
28x11x25 mm |
|
|
Asztal max. terhelése |
|
10.000 kg |
|
|
Főorsó fordulata (hajtóműves) |
|
6.000 f/perc |
|
|
Főhajtás telj.(30 perc/folyamatos) |
|
37/30 kW |
|
|
Főorsó kúpja |
BBT50 |
|
|
|
Max. előtolás mm/perc |
12.000 |
|
|
|
Gyorsjárat |
X mm/perc |
20.000 |
|
|
|
Y mm/perc |
18.000 |
|
|
|
Z mm/perc |
16.000 |
|
|
Szerszámtár kapacitás |
|
60 db |
|
|
Szerszámtár kapacitás |
|
Max. szersz. átmérő |
|
|
Szerszámtár kapacitás |
|
|
|
|
Max. szerszám |
átmérő x hossz mm |
125x400 |
|
|
Max. szerszám súly |
|
20 kg |
|
|
Behúzó csap típusa |
|
P50T-1 |
|
|

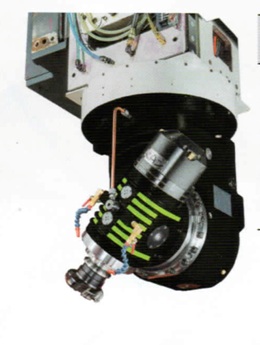

HF-AU360H automata B/C szögfej, 1°-os osztással, belső hűtéssel (20bar) |
|
4.000 fordulat |
|
|
|
|||
|
Beforduló automata szögfejtároló: |
HF-AU360H szögfejhez |
|
||
|
Szerszámcserélő rendszer |
HF-AU360H szögfejhez |
|
||
|
Renishaw RMP-60 rádiós munkadarab bemérő |
|
|
||
|
Lineáris mérőléc X; Y; Z - tengelyeken (Heidenhain) |
|
|
||
|
Vezérlés |
Hartrol Plus 1 (Mitsubishi M830S + NaviMill) |
|||
|
3 tengelyes lézeres pozícionálási pontosság (JIS B6330) |
|
|||
|
Pozícionálási pontosság |
mm |
+/- 0.010 |
||
|
Ismételt pozícionálási pontosság |
mm |
+/- 0.003 |
||
|
3 tengelyes lézeres pozícionálási pontosság (VDI 3441) |
|
|||
|
Pozícionálási pontosság |
mm |
0.016 |
||
|
Ismételt pozícionálási pontosság |
mm |
0.014 |
||
|

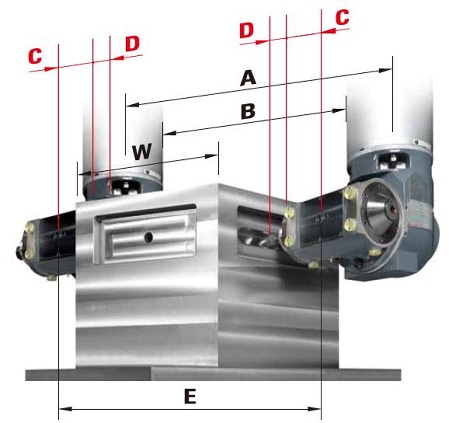

„A” Y tengely mozgás |
|
3100 |
||
|
„B” Szögfej megmunkálási területe |
|
2622 |
||
|
„C” Távolság a szögfej vége és a főorsó közép között |
|
239 |
||
|
„D” Szerszám átmérő |
|
150 |
||
|
„W” Megmunkálható munkadarab max.szélessége (Y irány) |
|
2322 |
||

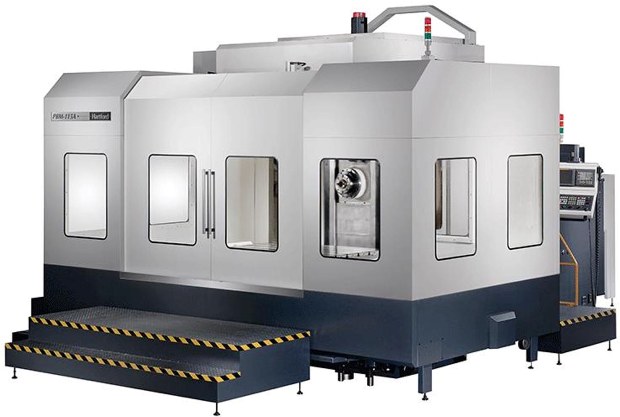

PBM-135C horizontál CNC fúró-maró központ
A gép főbb műszaki jellemzői:
|
Forgóasztal mérete |
|
1800 x 2000 mm |
|
|
Asztal "T" horony mérete |
|
22x7x225 mm |
|
|
Asztal terhelhetősége |
|
12.000 kg |
|
|
Asztal forgatás osztása |
|
0.001 fok |
|
|
Asztal max. fordulata |
|
2 ford/perc |
|
|
Löket X |
|
3000 mm |
|
|
Y |
|
2000 mm |
|
|
Z |
|
1500 mm |
|
|
W |
|
700 mm |
|
|
Főorsó átmérő |
|
130 mm |
|
|
Főorsó hüvely mérete |
|
245 mm |
|
|
Főorsó kúpja |
|
BBT50 |
|
|
Főorsó fordulata |
|
2.500 f/perc |
|
|
Max. előtolás X, Y, Z |
|
5.000 mm/perc |
|
|
Max. gyorsjárat X, Y, Z |
|
10.000 mm/perc |
|
|
Gyors előtolás W mm/perc |
|
6000 |
|
|
Karos szerszámcserélő kapacitás |
|
60 db |
|
|
Max. szerszám súly |
|
25 kg |
|
|
Max. szerszám átmérő x hossz |
|
125 x 400 mm |
|
|
Max.szerszám átm.x hossz kihagyással |
|
250 x 400 mm |
|
|
Főmotor teljesítménye (30 perc/folyamatos) |
|
37/30 kW |
|
|
Vezérlő |
Hatrol Plus 1 vezérlő (Mitsubishi M830S +NaviMill) |
||
|
X, Y, Z tengelyen mérőléc HEIDENHAIN |
|
|
|
|
B tengely mérőléc, HEIDENHAIN |
|
|
|
|
Renishaw RMP-60 rádiós munkadarab bemérő |
|
|
|

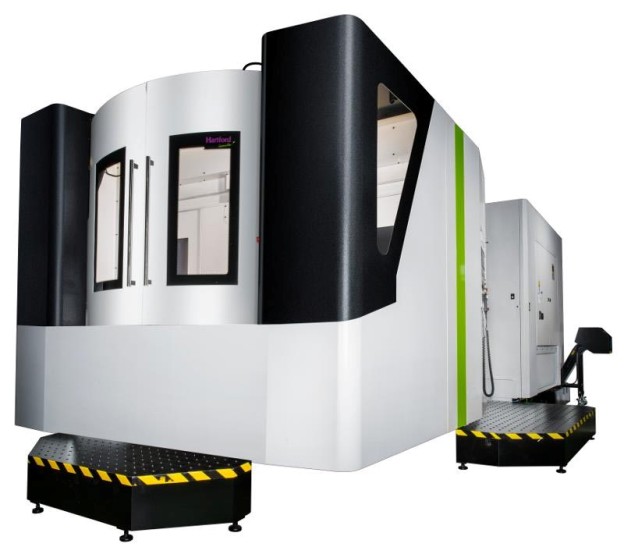

HARTFORD MVH-8 CNC vízszintes 2 palettás megmunkálóközpont
A gép főbb műszaki jellemzői:
|
Asztal mérete |
|
800 x 800 mm |
|||
|
Max. munkadarab elforduló átmérő |
|
Ø1300 x 1200 mm |
|||
|
Max. asztal terhelés |
|
2000 kg |
|||
|
Löketek: |
|
X 1300 mm |
|||
|
|
|
Y 1100 mm |
|||
|
|
|
Z 1050 mm |
|||
|
Távolság a főorsó közepe és az asztal síkja között |
|
100 - 1100 mm |
|||
|
Távolság az orsó vége és az asztal közepe között |
|
200 - 1350 mm |
|||
|
Főorsó kúpja |
|
BBT50 |
|||
|
Főorsó fordulata hajtóműves |
|
6.000 f/perc |
|||
|
Előtolás |
|
12 m/perc |
|||
|
Gyorsjárat (X, Y, Z) |
|
30 m/perc |
|||
|
Szerszámtár kapacitás |
|
60 |
|||
|
Max. szerszám súly |
|
25 kg |
|||
|
Max. szerszám átmérő x hossz |
|
Ø125 x 600 mm Ø250 x 600 mm |
|||
|
Szerszám választás |
|
véletlenszerű |
|||
|
Behúzó csap |
|
P50T-1 |
|||
|
Főhajtás teljesítménye (30 perc / foly.) 2 |
|
6/22 |
|||
|
Vezérlés |
Plus 1 (Mitsubishi M830S + NaviMill) |
||||
|
|
|
Hartrol Plus 1 (Mitsubishi M830S + NaviMill) |
|||

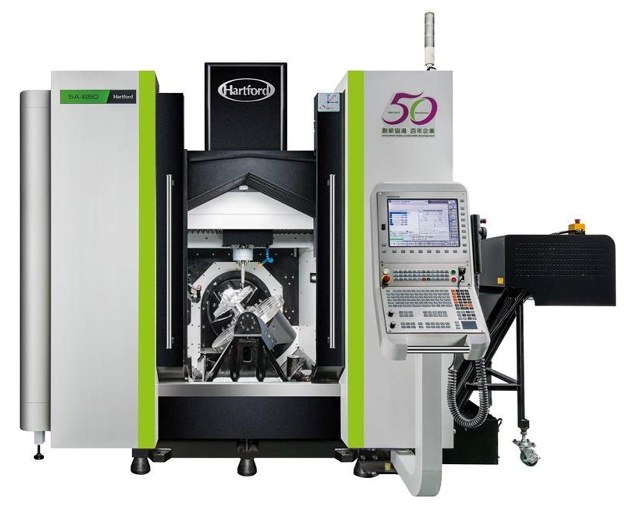

HARTFORD 5A-65E 5 tengelyes CNC függőleges megmunkálóközpont
A gép főbb műszaki jellemzői:
|
Asztal |
|
|
|
Asztal mérete |
|
Ø 650 |
|
"T" hornyok (mérete, db, osztás) mm |
|
18 x 5 x 100 |
|
Asztal max. terhelhetősége |
|
300 kg |
|
Mozgások: |
||
|
Hossz mozgás "X" |
|
650 mm |
|
Kereszt mozgás "Y" |
|
520 mm |
|
Függőleges mozgás "Z" |
|
460 mm |
|
Asztal billenés "B" fok |
|
+110 / -40 |
|
Asztal forgás "C" fok |
|
360 |
|
Asztal min. indexálás fok |
|
0.001 |
|
Távolság asztal és orsó kúp közt |
|
150 – 610 mm |
|
Főorsó |
|
|
|
Főorsó végződés |
|
BT-40 |
|
Főorsó fordulata közvetlen hajtás DDS |
|
15.000 f/perc |
|
Mozgások sebessége |
|
|
|
Max. előtolás X, Y, Z |
|
20 m/perc |
|
Max. előtolás B, C |
|
25 m/perc |
|
Gyorsjárat X, Y, Z |
|
36 m/perc |
|
Gyorsjárat B, C |
|
25 ford/perc |
|
Automatikus szerszámcserélő |
|
|
|
Szerszámtár kapacitása (karos "A") |
|
40 db |
|
Szerszámok elhelyezkedése véletlenszerű |
|
|
|
Max. szerszám súly |
|
7 kg |
|
Max. szerszám átmérő x hossz mm |
|
Ø75 x 250 |
|
Szerszámtartó típus |
|
BBT-40 |
|
Behúzó csap típusa |
|
(CAT-40, DIN69872) |
|
Motor |
|
|
|
Főmotor (30 perc / folyamatos) |
|
12.5 / 10 kW |
|
X, Y, Z |
|
4.5 / 5.1 / 5.4 kW |
|
B, C |
|
8.6 / 4.5 kW |

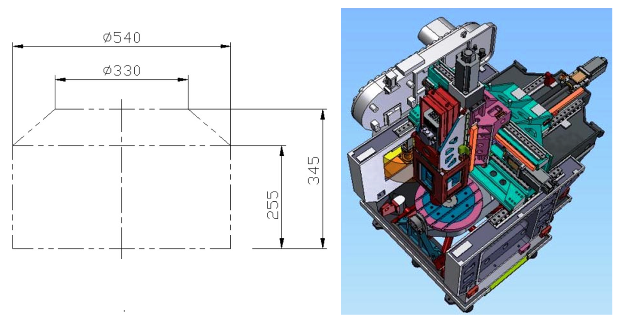

Maximális munkadarab méret:

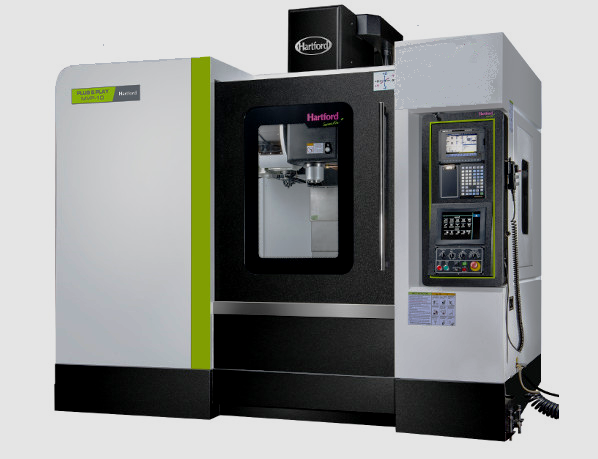

HCMC-1100 nagyteljesítményű, csúszó vezetékes függőleges CNC megmunkálóközpont
A gép főbb műszaki jellemzői:
|
Asztal |
|
|
||
|
Asztal mérete |
|
1.270 x 600 mm |
||
|
"T" hornyok (méret x darab x osztás) |
|
18 x 5 x 120 mm |
||
|
Asztal terhelhetősége |
|
1.200 kg |
||
|
|
|
|
||
|
Mozgások: |
|
|
||
|
Löketek: X tengely mentén |
|
1.100 mm |
||
|
Y tengely mentén |
|
600 mm |
||
|
Z tengely mentén |
|
630 mm |
||
|
Távolság asztal és a főorsó kúp között |
|
100 ~ 730 mm |
||
|
Távolság az orsó közép és az oszlop között |
|
645 mm |
||
|
|
|
|
||
|
Főorsó |
|
|
||
|
Főorsó végződés |
|
BBT-40 |
||
|
Főorsó fordulata (szíjas) |
|
8.000 ford/perc |
||
|
|
|
|
||
|
Mozgások sebessége |
|
|
||
|
Max. előtolás |
|
12 m/perc |
||
|
Gyorsjárat X, Y, Z irány |
|
24/24/20 m/perc |
||
|
|
|
|
||
|
Automata szerszámcserélő |
|
|
||
|
Szerszámtár kapacitás (karos "A") |
|
24 db |
||
|
Max. szerszám súly |
|
7 kg |
||
|
Max. szerszám átmérő és hossz |
|
Ø 75 x 300 mm |
||
|
|
|
|
||
|
Hajtások: |
||||
|
Főmotor teljesítmény (30 perc/folyamatos) |
|
18.5/15 kW |
||
|
|
|
|
||
|
Egyéb |
|
|
||
|
Sűrített levegő nyomás |
|
6,5 bar |
||
|
Vezérlés: |
Hartrol Plus 1 (MitsubishiM830S + NaviMill) |
|||
|
3 tengelyes lézeres pozícionálási pontosság (JIS 6338) |
|
|||
|
Pozícionálási pontosság (300mm) Ismétlési pozícionálási pontosság |
|
+/- 0.010 mm +/- 0.003 mm |
||
|
3 tengelyes lézeres pozícionálási pontosság (VDI 3441) |
|
|
||
|
Pozícionálási pontosság (5 ismétlés) mm |
|
0.022 |
||
|
Ismétlési pozícionálási pontosság mm |
|
0.010 |
||
|
Munkadarab bemérő (Renishaw RMP-60) |
|
|
||
|
TSA-160 manuális szegnyereg |
|
|
||

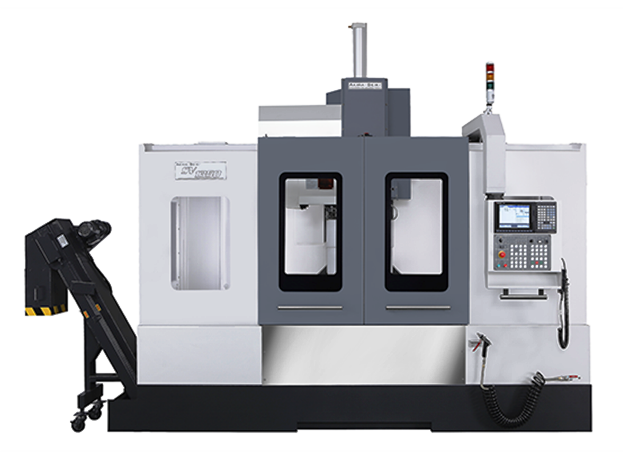

AKIRA SV2060 nagyteljesítményű függőleges CNC megmunkálóközpont
A gép főbb műszaki jellemzői:
|
Asztal |
|
|
|
|
Asztal mérete |
|
2150x800 mm |
|
|
"T" hornyok (méret x darab x osztás) |
|
18x6x125 mm |
|
|
Asztal terhelhetősége |
|
4.000 kg |
|
|
|
|
|
|
|
Mozgások: |
|
|
|
|
Löketek: X tengely mentén |
|
2.060 mm |
|
|
Y tengely mentén |
|
850 mm |
|
|
Z tengely mentén |
|
815 mm |
|
|
Távolság asztal és a főorsó kúp között |
|
100 ~ 915 mm |
|
|
Távolság az orsó közép és az oszlop között |
|
860 mm |
|
|
|
|
|
|
|
Főorsó |
|
|
|
|
Főorsó végződés |
|
BT-40 |
|
|
Főorsó fordulata (szíjas) |
|
14.000 ford/perc |
|
|
|
|
|
|
|
Mozgások sebessége |
|
|
|
|
Max. előtolás |
|
12 m/perc |
|
|
Gyorsjárat X, Y, Z irány |
|
36/36/30 m/perc |
|
|
|
|
|
|
|
Automata szerszámcserélő |
|
|
|
|
Szerszámtár kapacitás (karos "A") |
|
36 db |
|
|
Max. szerszám súly |
|
7 kg |
|
|
Max. szerszám átmérő és hossz |
|
Ø 65 x 350 mm |
|
|
|
|
|
|
|
Hajtások: |
|||
|
Főmotor teljesítmény (30 perc/folyamatos) |
|
31,3/26 kW |
|
|
|
|
|
|
|
Egyéb |
|
|
|
|
Sűrített levegő nyomás |
|
7 bar |
|
|
Vezérlés: |
Mitshubishi M720VS |
||
|
3 tengelyes lézeres pozícionálási pontosság |
|
||
|
Pozícionálási pontosság (300mm) Ismétlési pozícionálási pontosság |
|
+/- 0.010 mm +/- 0.003 mm |
|

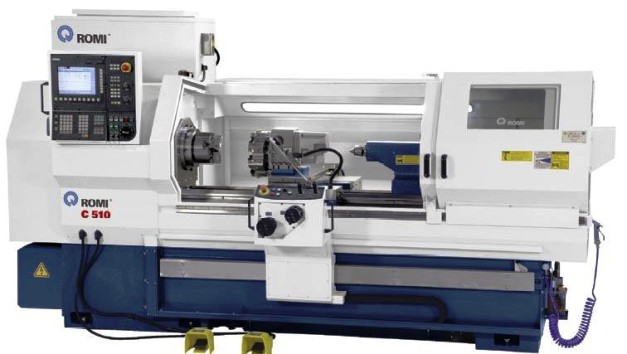

R O M I C 510 Vízszintes vegyesüzemű CNC eszterga
A gép főbb műszaki jellemzői:
|
|
|
áteresztés Ø64 mm, lábpedállal, A2-8” |
|||
|
Ø250 mm 3 pofás áteresztős hidraulikus tokmány; 1,5 mm x 60° |
|
|
|||
|
Tokmány |
|
|
|||
|
|
|
|
|||
|
1 db MK1-es betéttel |
|
|
|||
|
5 db csökkentő betéttel (átm. 10, 12, 16, 20, 25 mm) |
|
|
|||
|
2 db furatkés tartóval (Ø32) |
|
|
|||
|
3 tengelyes lézeres pozícionálási pontossággal |
|
||||
|
1 db axiáliskéstartóval (25x25) |
|
||||
|
8 csavaros befogó hellyel |
|
|
|||
|
8 állású elektromos revolverfejjel |
|
|
|||
|
|
|
|
|||
|
Vezérlő |
|
SIEMENS 828D |
|||
|
Főmotor teljesítménye |
11 kW |
||||
|
Szegnyereg kúpja |
|
MK4 |
|||
|
Szegnyereg hüvely átmérője |
|
80 mm |
|||
|
Szegnyereg hüvely elmozdulása |
|
130 mm |
|||
|
Gyorsjárat "X", "Z" |
|
10 m/perc |
|||
|
Főorsó fordulat (közvetlen hajtás) |
|
2.200 ford/perc |
|||
|
Főorsó áteresztése |
|
80 mm |
|||
|
Főorsó végződése ASA |
|
A2-8” |
|||
|
Max. előtolás |
|
12 m/perc |
|||
|
Ágy magasság |
|
336 mm |
|||
|
Ágy szélesség mm |
|
340 mm |
|||
|
|
|
|
|||
|
Revolverfej kézi függőleges |
|
400 mm |
|||
|
Revolverfej 8 állású |
|
290 mm |
|||
|
Hátsó késtartó |
|
520 mm |
|||
|
Gyorscserélős késtartó |
|
500 mm |
|||
|
Esztergálható átmérő tárcsa formában |
|
|
|||
|
|
|
|
|||
|
„Z” mozgás |
|
1.555 mm |
|||
|
„X” mozgás |
|
1.555 mm |
|||
|
Max. elforduló átmérő az ágykivágásban |
|
450 mm |
|||
|
Max. elforduló átmérő a szán felett |
|
255 mm |
|||
|
Max. elforduló átmérő az ágy felett |
|
520 mm |
|||
|
Csúcstávolság |
|
1.500 mm |
|||
|
Csúcsmagasság |
|
260 mm |
|||
|
|

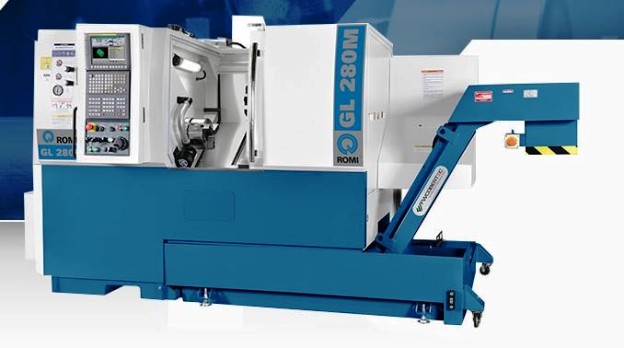

R O M I GL-280M ferdeágyas, hajtott szerszámos CNC eszterga
A gép főbb műszaki jellemzői:
|
|
|
|||
|
Manuális szegnyereg test mozgatás hidraulikus hüvellyel és 1 db MK4 forgócsúccsal |
||||
|
11 db szerszámtartóval és 7 db csökkentő betéttel VDI40 |
|
|
||
|
12 állású Duplomatic forgószerszámos revolverfej |
|
|
||
|
Vezérlő |
|
Fanuc 0i-TD |
||
|
|
|
|||
|
Szegnyereg kúpja |
|
MK4 |
||
|
Főmotor teljesítménye |
|
22/18,5 |
||
|
Szegnyereg kúpja |
|
MK4 |
||
|
Szegnyereg hüvely lökete |
|
80 mm |
||
|
Szegnyereg test max. elmozdulása |
|
335 mm |
||
|
Hajtott szerszám max. teljesítménye |
|
6 kW |
||
|
Forgószerszám fordulat f/perc |
|
4.000 f/perc |
||
|
Axiális / radiális forgószerszám tartó DIN6499 |
|
ER-32 |
||
|
Max. befogható furatkés mérete |
|
40 mm |
||
|
Befogható szerszám mérete |
|
25x25 mm |
||
|
Szerszámtartó befogás típusa |
|
VDI-40 |
||
|
Gyorsjárat "z" |
|
12 m/perc |
||
|
Gyorsjárat "X", "Z" |
|
30 m/perc |
||
|
Főorsó fordulat |
|
4.500 f/perc |
||
|
Max. adagolható rúd átmérő |
|
64 mm |
||
|
Főorsó áteresztése |
|
73 mm |
||
|
Főorsó nyomatéka |
|
180 Nm |
||
|
Főorsó végződése |
|
A2-6” |
||
|
„Z” löket |
|
540 mm |
||
|
„X” löket |
|
212 mm |
||
|
Max. elforduló átmérő |
|
425 mm |
||
|
Max esztergálható hossz |
|
540 mm |
||
|
Max. esztergálható átmérő |
|
280 mm |
||
|
|

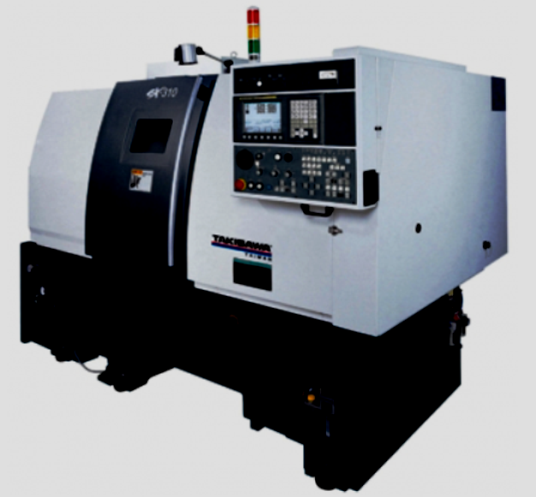

TAKISAWA EX-310 CNC eszterga
A gép főbb műszaki jellemzői:
|
|
|||
|
12 forgószerszám egyidejű befogása |
|
|
|
|
12 állású elektromos revolverfej |
|
|
|
|
Vezérlő |
|
FANUC i-TD |
|
|
|
|
|
|
|
Hajtószerszám-motor a Z tengelyen |
|
1260 mm/ford |
|
|
Hajtószerszám-motor az X tengelyen |
|
1260 mm/ford |
|
|
Főmotor teljesítménye |
|
15/22 kW |
|
|
Előtolási sebesség az Y tengelyen |
|
1260 mm/ford |
|
|
Előtolási sebesség az X tengelyen |
|
1260 mm/ford |
|
|
Tokmány mérete |
|
250 mm |
|
|
Gyorsjárat „x” „z" |
|
15/20 m/perc |
|
|
Szerszám mérete |
|
25x25 mm |
|
|
Revolverfej |
|
12 állás |
|
|
|
|
|
|
|
Főorsó áteresztése |
|
86 mm |
|
|
Főorsó fordulat |
|
3.500 f/perc |
|
|
Főorsó végződése ASA |
|
A2-8” |
|
|
|
|
|
|
|
„Z” mozgás |
|
710 mm |
|
|
„X” mozgás |
|
200 mm |
|
|
Maximális megmunkálható hossz |
|
710 mm |
|
|
Maximális megmunkálható átmérő |
|
350 mm |
|
|
|
